防金属物多功能识别无线充电收发模块 手机专用无线充电芯片方案
作者:本站  来源:本站原创  发布时间:2014/11/15 16:22:19  发布人:芯科泰电子

减小字体 增大字体

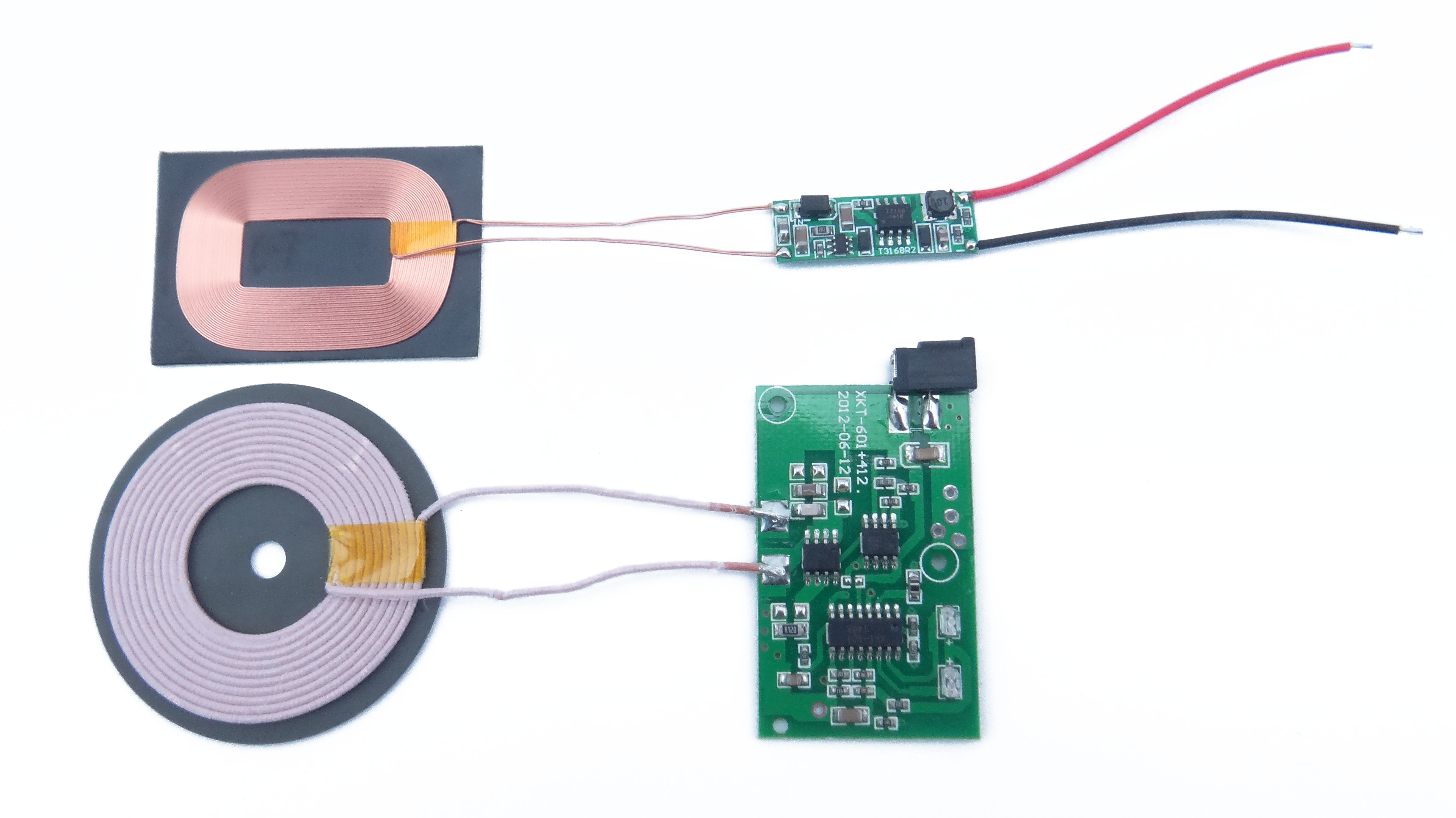

本品为芯科泰开发的多功能识别无线充电模块,可应用于各种环境比较复杂的高档电子产品,适合于手机无线充电,不会致热金属物,其他产品放上去都不会工作

发射模块参数

*发射板外形尺寸:长49mm宽30mm厚2.5mm

*供电电压:5V(注意输入6V以

上电压会立即损坏的!)

*负载过重,当发射电流超过1A时发射电路自动过流保护

*待机工作电流约:50mA

*非本公司配套模块(电池)不会工作

*金属物放上发射板均不会工作

*其他物体放上面均不会误动作

*自检功能:发射板出电压不对或出现故障

时红绿灯同时亮并自动停止工作,由于接收

板装配失

误或出现故障均会停止工作

接收部分参数:

*接受限制电流上限为700mA

*充饱后自动关机

 使用方法:

*发射板接上电源,绿灯闪亮一下;

*将接收模块接上负载放在发射线圈上,红灯亮,开始充电;

*电池充满后系统自动关机红灯灭绿灯亮,拿开手机后绿灯灭。

*此款手机无线充电器采用了最为先进的控制技术所有多功能充电指示均在发射板上就能完成
